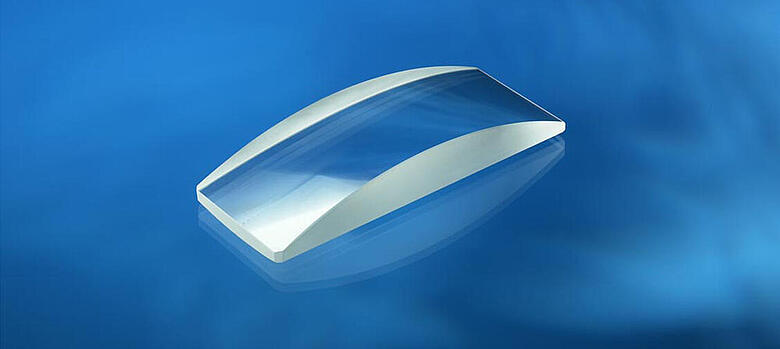

Kreuzzylinder

Radienbereich

  • 5 mm – ∞

Länge

  • 5 mm - 200 mm

Breite

  • 5 mm - 200 mm

Toleranzen

  • Radienabweichung: bis 1000 mm ± 1 %, ab 1000 mm ± 5%,
    auf Wunsch bis ± 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
  • Mittendicke: ± 0,01 mm
  • Länge: ± 0,1 mm
  • Breite: ± 0,1 mm, auf Wunsch auch genauer
  • Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10
  • Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ


Höhere Genauigkeiten auf Anfrage.
