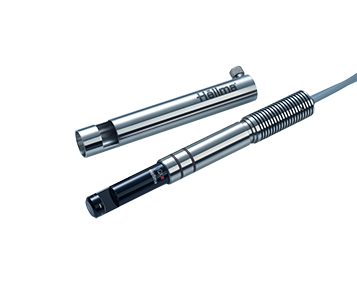

Excalibur Lab

Tauchsonden dieser Kategorie sind ideal geeignet für Transmissionsmessungen im Labor, wo aufgrund niedrigen Drucks und normalen Temperaturen keine spezielle Abdichtung benötigt wird. Das optische Material aller Laborsonden ist Quarzglas. Die Excalibur Lab von Hellma ist eine klassische Transmissions-Tauchsonde zur Anwendung in Laboren oder für Online-Messungen.



Die wesentlichen Merkmale sind:

  • Höchste Präzision durch monolithischen Quarzmesskopf aus Quarzglas.
  • Optischer Schutz des Messkopfes bei gleichzeitiger Minimierung des Streulichtes durch abnehmbare Schutzhülse.
  • Verwendung von FFPM (Perfluorelastomer) O-Ringen mit hoher chemischer Beständigkeit.

Technische Daten

Modellreihe Excalibur Lab
Messprinzip Transmission
Außendurchmesser 15 mm (Sondenkopf 15 mm, Sondenschaft 18 mm, Schutzhülse 20 mm)
Optischer Pfad 1, 2, 5, 10 mm oder 20 mm, optische Toleranz ± 0,1 mm
Optisches Material Quarzglas
Dichtungstechnologie Kalrez 4079
Bei gedichteter Variante ist der Messkopf Kalrez gedichtet, die Schutzhülse wird mit Viton fixiert (keine Dichtfunktion)
Sondenmaterial Sondenschaft und Schutzhülse aus Edelstahl (316 L)
Spektralbereich NIR oder UV/Vis
Wellenlängen UV/Vis: 210 - 1100 nm
NIR 400 - 2300 nm
Optischer Anschluss Glasfaser mit F-SMAStecker oder Glasfaser mit Kollimator (Ø 5 mm)
LichtleiterTechnologie 2 m / 3 m / 5 m / 8 m Glasfaser oder keine Glasfaser
Prozessanschluss Ohne Flansch
Sondenrohr Nicht Swagelok geeignet
Minimale Eintauchtiefe 30 mm + optische Schichtdicke
Sondenrohrlänge 163 mm + Schichtdicke
Zusatzfunktionen Keine
Temperatur 5 °C bis 150 °C
Druck 0 bar bis 6 bar
Lieferumfang Optische Tauchsonde, Handbuch, Kundeninformationszeichnung, Bescheinigung der Druckprüfung, Protokoll des Transmissionstests, Transportverpackung




Excalibur Lab (Datenblatt_DE)

Download


Optische Sonden / Messzellen (Broschüre DE)

Download

Tauchsonden- und Messzellenkonfigurator

Hellma bietet weltweit die größte Produktauswahl und höchste Kompetenz, um Ihre Online-Messungen
von UV bis IR zu unterstützen. Finden Sie schnell und einfach das passende Mess-Interface oder
konfigurieren Sie Ihre individuelle Tauchsonde oder Messzelle.

Zur Produktkonfiguration »

Sie haben Interesse am Produkt oder weiterführende Fragen?
Bitte zögern Sie nicht, uns zu kontaktieren!


E-Mail: sales.analytics@hellma.com
Telefon:  +49 7631 182 10 10

Nähere Informationen zu unseren Prozess-Sonden finden Sie hier.

Zubehör

Hier finden Sie eine Auswahl an Zubehör zu unseren Prozess-Sonden:

Lichtleiter

SMA Adapter

Schutzschläuche
