Cytometry Flow Cells

Maßgeschneiderte Präzision, denn jede Zelle zählt

Cytometry Flow Cells von Hellma beruhen auf innovativen Fertigungstechnologien für anwendungsoptimierte Anforderungen. Ob Immunologie, Onkologie oder Stammzellforschung: Die Durchflusszytometrie liefert unverzichtbare Erkenntnisse über Zellfunktionen, Verhalten und Eigenschaften – präzise und reproduzierbar. Im Vergleich zu herkömmlichen Methoden liefert sie nicht nur Momentaufnahmen, sondern erlaubt die detaillierte Untersuchung des Verhaltens tausender Zellen pro Sekunde – einschließlich ihrer Teilung, Produktion von Abwehrstoffen und Aktivierungszustände.

Hellma unterstützt Gerätehersteller mit modernsten Cytometry Flow Cells, einem unvergleichlichen Fertigungs-Know-how und modularen Produktkonzepten. So entstehen maßgeschneiderte Lösungen, die sich nahtlos in Ihr Instrumentendesign integrieren lassen – für maximale Leistung und Innovationskraft.

Jetzt anfragen

Flow-Cell-basierte Durchflusszytometer liefern eine deutlich bessere Performance in Bezug auf Sensitivität, Präzision und Reproduzierbarkeit der Einzelzellanalyse als Systeme ohne solche Flow Cells. Dies ist besonders relevant, wenn seltene Zellen aus großen Populationen detektiert und quantitativ ausgewertet werden sollen.

Präzision beginnt im Herzen Ihres Instruments

Die Entwicklung moderner Durchflusszytometer stellt höchste Anforderungen an die Präzision und Zuverlässigkeit aller Komponenten. Im Zentrum dieser Systeme befindet sich die Flow Cell. Sie erst ermöglichen die exakte Analyse von Zellen und Partikeln in Flüssigkeiten. Maßgeschneiderte Flow Cells von Hellma berücksichtigen sowohl die spezifischen Anforderungen von Geräteherstellern als auch die unterschiedlichen Anwendungsbereiche.

Unterschiedliche Merkmale und Features der Flow Cell können gezielt an die jeweiligen Anforderungen angepasst werden. Durch den Einsatz modernster Fertigungstechnologien und die Expertise erfahrener Ingenieure lassen sich optimierte Flow Cells entwickeln, die individuelle Wettbewerbsvorteile ermöglichen. So entstehen Lösungen, die sowohl den technologischen Ansprüchen als auch den jeweiligen Anwendungsszenarien gerecht werden.

Was Sie von der Cytometry Flow Cell von Hellma erwarten können:

Perfekt abgestimmt – für maximale Präzision
Unsere Flow Cells sind exakt auf Ihre Geräteanforderungen zugeschnitten und garantieren höchste Kompatibilität und Messgenauigkeit.

Schnell eingebaut, sofort einsatzbereit
Die durchdachte Konstruktion ermöglicht eine einfache & zeitsparende Montage – für reibungslose Prozesse und minimale Ausfallzeiten.

Starke Performance durch erhöhte Signalintensität
Optimieren Sie Ihr Signal durch die Verwendung einer präzisen und effizienten Flow Cell.

Präzision trifft auf Performance – mit Hellma

Unsere Cytometry Flow Cells sorgt dafür, dass jedes Signal exakt erfasst und zuverlässig übertragen wird – für präzise und reproduzierbare Analyseergebnisse.

Die Herstellung von Küvetten für die Durchflusszytometrie und Partikelanalyse ist die Königsdisziplin, denn in diesem Bereich wird am Grenzbereich des Machbaren gearbeitet. Hellma Cytometry Flow Cells zeichnen sich durch herausragende optische Eigenschaften, präzise Fertigung und nahtlose Verbindungstechnologien aus. Diese Merkmale gewährleisten eine hohe Signalintensität und minimale Störgeräusche, was besonders bei anspruchsvollen Analysen wie der Entwicklung neuer Immuntherapien oder der Diagnostik von Autoimmunerkrankungen von entscheidender Bedeutung ist.

Unsere Kompetenz ist Ihr Vorteil

Bestens ausgebildete und erfahrene Mitarbeiter in Entwicklung und Fertigung
Weltweiter Support
1.600 m² Produktionsfläche
Moderner Maschinenpark – immer auf dem neusten Stand
Reinräume und hochmoderne Mess- und Prüfinstrumente

Besondere Produktvorteile

Höchste Präzision:
Hellma Flow Cells werden aus hochreinem, fluoreszenz-freiem Quarzglas gefertigt und verfügen über mikrofeine, polierte Kanäle mit extrem engen Toleranzen. Dies gewährleistet eine stabile Fluidik und eine optimale optische Analyse einzelner Zellen oder Partikel.

Reproduzierbare Ergebnisse:
Die gleichbleibend hohe Fertigungsqualität garantiert maximale Reproduzierbarkeit und minimale Abweichungen – essenziell für die Entwicklung und Validierung neuer Gerätegenerationen.

Flexibilität und Individualisierung:
Die Konzeption der Flow Cell erfolgt in enger Abstimmung zwischen Hellma und dem Projektpartner, wobei Design, Anwendung, Fertigungstechnologien und Budgetvorgaben systematisch miteinander in Einklang gebracht werden. So entstehen maßgeschneiderte Lösungen, die sowohl funktionale als auch wirtschaftliche Anforderungen optimal erfüllen.

Exzellente optische Eigenschaften:
Die Flow Cells zeichnen sich durch eine außergewöhnliche Oberflächenqualität und perfekte Parallelität der Fenster aus. Das ermöglicht präzise Messungen im UV/VIS/NIR-Bereich und unterstützt anspruchsvolle Fluoreszenz- und Lichtstreuungsanalysen.

Anwendungsbeispiel Cytometry Flow Cells

Mobile Analytik im Kampf gegen HIV, Tuberkulose und Malaria

Mit der Durchflusszytometrie werden Partikel und Zellen schnell und präzise untersucht. Cytometry Flow Cells von Hellma kommen u.a. in Geräten von mobilen Labors zur Untersuchung lebensbedrohlicher Erkrankungen wie HIV, Tuberkulose und Malaria zum Einsatz. In robusten Fahrzeugen untergebracht ermöglichen diese Analytik-Einrichtungen in kürzester Zeit sichere Ergebnisse zu erhalten. So leistet Hellma Technologie einen wichtigen Beitrag Menschen in Not rechtzeitig helfen zu können.

Immunologische Charakterisierung von T-Zell-Aktivierungen

Die Durchflusszytometrie ermöglicht eine präzise Analyse und Sortierung von Zellen in Echtzeit und findet Anwendung in Bereichen wie klinischer Diagnostik, Forschung und Lebensmittelanalytik. Ein zentrales Einsatzgebiet ist die immunologische Charakterisierung von T-Zell-Aktivierungen. Hierbei werden Blutproben mit fluoreszierenden Markern versehen, um aktivierte T-Zellen gezielt zu identifizieren und deren Zustand zu analysieren. Die Qualität der eingesetzten Flow Cells ist entscheidend für die Zuverlässigkeit der Analyse. Hochwertige Cytometry Flow Cells aus Quarzglas sorgen für eine gleichmäßige und verzerrungsfreie Durchstrahlung der Zellen durch den Laserstrahl. So können selbst kleinste Unterschiede im Aktivierungszustand der T-Zellen erkannt werden.

Individuelle Anpassung für Ihre Anwendung

OEM Cytometry Flow Cell
Für bereits konzipierte Instrumente, die eine maßgeschneiderte OEM Flow Cell nach bekanntem Design für die Serienproduktion erfordern, bieten wir OEM Flow Cell Engineering Prototyping im Rahmen eines gemeinsamen Projektes an.
Im engen Austausch mit erfahrenen Ingenieuren wird die Flow Cell exakt nach den spezifischen Anforderungen der jeweiligen Anwendung konzipiert und designt. Dabei fließt umfassendes Know-how aus den Bereichen Entwicklung und Fertigung in jede Projektphase ein, um eine optimale Balance zwischen technischer Leistungsfähigkeit und wirtschaftlicher Effizienz zu gewährleisten.

Assembly für Cytometry Flow Cell
Die Qualität der Ausrichtung von Zellen oder Partikeln wird maßgeblich durch die hydrodynamische Fokussierung im Anschlussteil bestimmt, an das die Flow Cell angebunden ist. In Standardanwendungen besteht dieses Anschlussteil häufig aus Kunststoff und wird mittels Klebetechnik an die Flow Cell angebracht.

Für anspruchsvolle Anwendungen, beispielsweise in der Partikelanalyse innerhalb der Petrochemie, sind besonders chemikalienresistente Werkstoffe erforderlich. Dies betrifft nicht nur die Flow Cell aus Quarzglas, sondern auch sämtliche produktberührenden Komponenten des Systems. Hellma bietet die Möglichkeit, Anschlussteile ebenfalls über ein Projekt aus hochwertigem Quarzglas zu fertigen. Diese werden präzise an die Flow Cell montiert und optimal ausgerichtet. Durch die Materialgleichheit beider Komponenten kann die Verbindung vollständig ohne Fügemedien wie Klebstoffe erfolgen. Das Resultat ist eine nahtlose, totraumfreie Verbindung, die Ablagerungen von Luftblasen oder Verunreinigungen effektiv verhindert.
Mit diesem Ansatz gewährleistet Hellma höchste Prozesssicherheit, maximale chemische Beständigkeit und eine kompromisslose Produktreinheit – für Anwendungen, bei denen Präzision und Zuverlässigkeit im Vordergrund stehen.

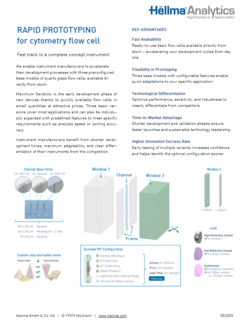

Rapid Prototyping für Cytometry Flow Cell
Die Entwicklung innovativer Instrumente erfordert maximale Flexibilität, insbesondere in den frühen Phasen des Entwicklungsprozesses. Da zu Beginn häufig verschiedene Konstruktionsansätze parallel verfolgt werden, ist ein schneller und unkomplizierter Zugang zu unterschiedlichen Prototypen essenziell. Für diese Anforderungen bieten wir ein speziell entwickeltes Rapid Prototyping System für Quarzglas Cytometry Flow Cells.

Systemübersicht

Unser Rapid Prototyping Konzept umfasst drei Basisvarianten von Cytometry Flow Cells, die durch unterschiedliche Mikrokanalgeometrien charakterisiert sind. Diese Basisartikel sind einzeln erhältlich und ab Lager verfügbar:

RP Basisartikel 131-2001-40: Kanal 200 × 200 µm
RP Basisartikel 131-2002-40: Kanal 125 × 250 µm
RP Basisartikel 131-2003-40: Kanal 50 × 50 µm

Zusätzlich ist der Basisartikel 131-2001-40 mit einem 60° Einlasskonus auch als Lagerartikel verfügbar:

RP Artikel 131-2000-40: Kanal 200 × 200 µm mit Einlasskonus 60°

Feature-Optionen

Sobald sich ein Instrumentenkonzept abzeichnet, kann das Design der drei Basisartikel gezielt um spezifische Features erweitert werden. Die Auswahl und Integration der Features erfolgt in enger Abstimmung mit unseren Anwendungs- und Fertigungsspezialisten, um Prototypen zu realisieren, die bereits sehr nah an die finale Produktversion heranreichen.

Aktuell verfügbare Features:

Eingangs- und Ausgangskonen mit unterschiedlichen Steigungen
Dünnes Fenster

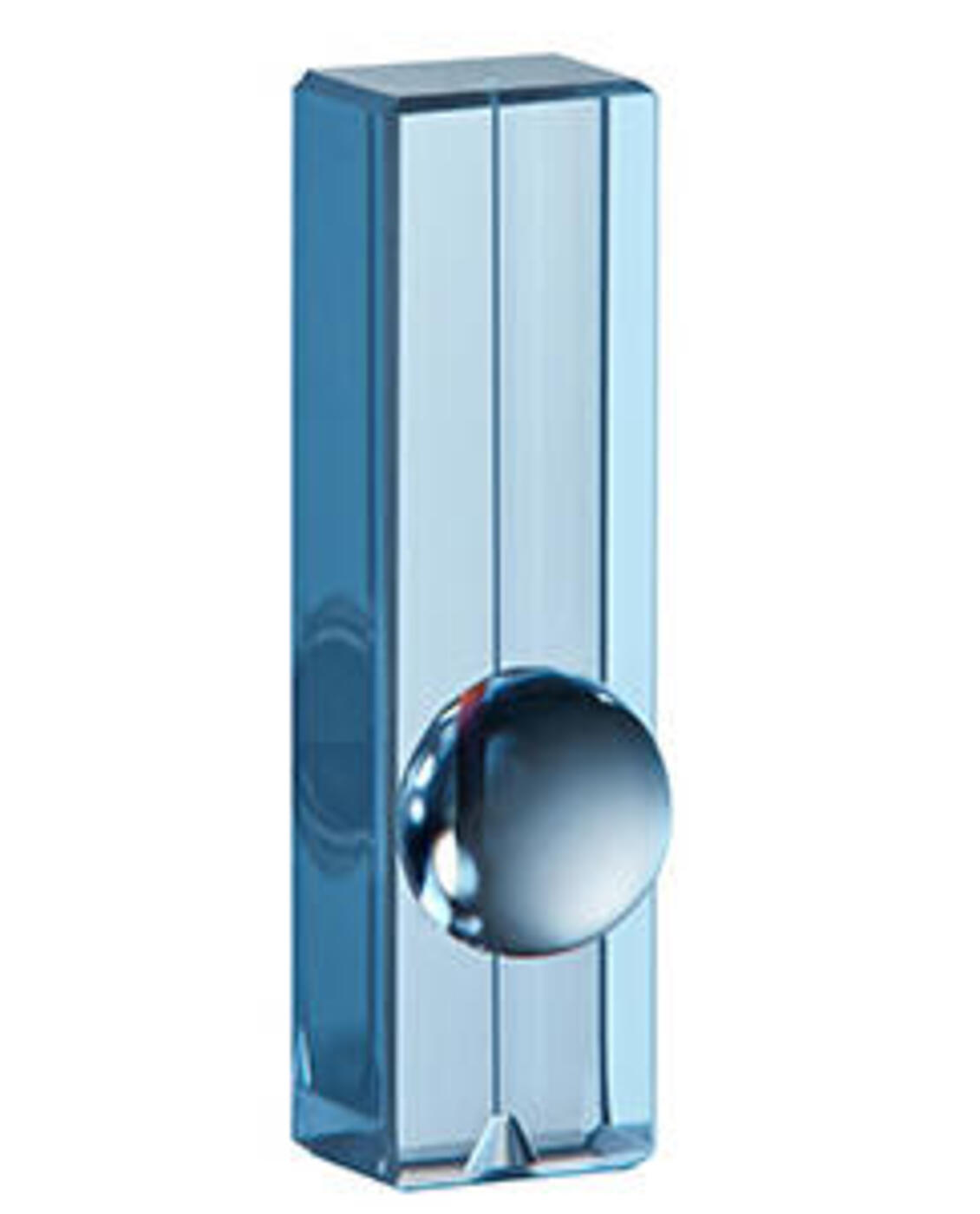

Linsensysteme

Jede Basisvariante ist mit sämtlichen Features kombinierbar, wodurch eine Vielzahl individueller Prototypen ermöglicht wird.

Vorteile des Rapid Prototyping mit Hellma

Schnelle Verfügbarkeit: Basisartikel sind ab Lager lieferbar
Individuelle Anpassung: Flexible Feature-Optionen für spezifische Anforderungen
Höchste Qualität: Prototypen aus hochwertigem Quarzglas
Effiziente Entwicklung: Geringer Investitionsaufwand und kurze Entwicklungszyklen

Präzise Zellanalyse beginnt hier
