Falcata XP

Falcata Xtremely Precise

Ideal für Transflexionsmessungen in Prozessanwendungen. Der Hochleistungs-Messkopf ermöglicht extrem präzise und zuverlässige Messergebnisse. Erhältlich in den Durchmessern 6 und 12 mm.



Geeignet für transparente oder leicht trübe Medien

  • Reaktionsüberwachung bei chemischer Synthese
  • Kontrolle der Prozesschromatographie
  • Bestimmung von Farbzahlen
  • Vielseitig einsetzbar aufgrund austauschbarer Schichtdickeneinsätze

Vielseitig einsetzbar durch austauschbare Schichtdickeneinsätze

Kompakter Aufbau für eine einfache und platzsparende Integration in den Prozess

Einfache Übertragung von Kalibrationen von Labor- auf Prozessanwendung

Falcata Einsätze für Schichtdicken 1 mm, 2 mm, 5 mm, 10 mm und 20 mm

Besondere Produktvorteile

Variable Pfadlängen machen ein Verdünnen der Probe überflüssig

Bei der Modellreihe Falcata XP lassen sich die optischen Pfadlängen einfach durch auswechselbare Schichtdickeneinsätze anpassen. So können unterschiedliche Messungen durchgeführt werden ohne, dass ein Verdünnen der Probe erforderlich ist.

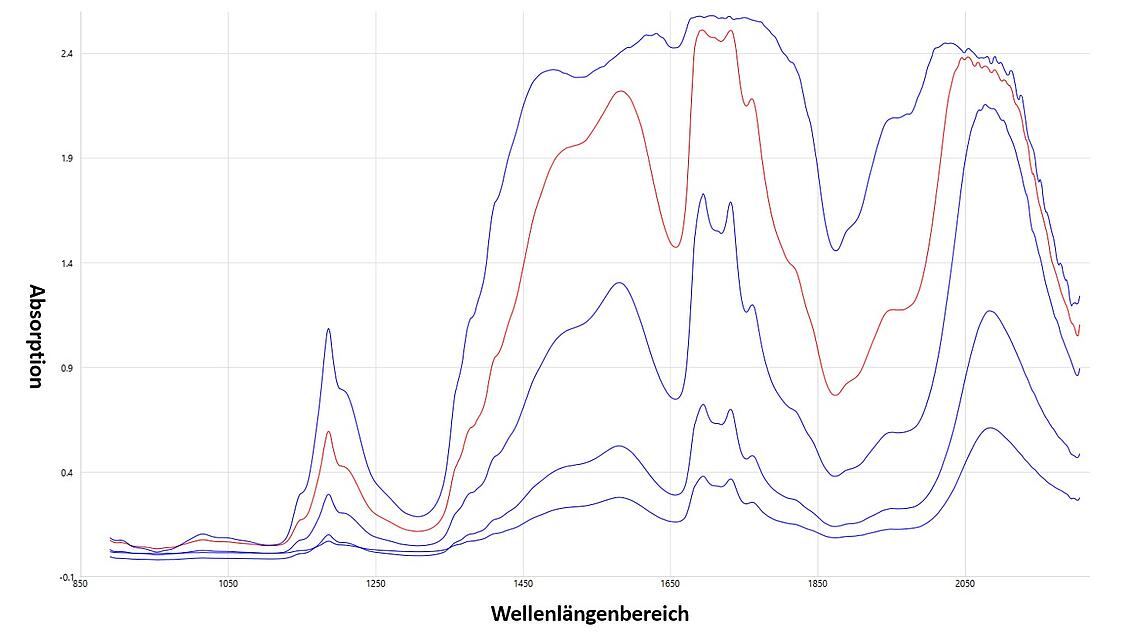

Spektrum derselben Probe mit unterschiedlichen Schichtdickeneinsätzen gemessen

Präzise und reproduzierbare Messergebnisse

Die Schichtdickeneinsätze werden vollständig eingeschraubt und liefern so eine genaue und reproduzierbare optische Pfadlänge.

Hohe Prozesssicherheit

Die Sonde ist aus standardisierten Bauteilen zusammengesetzt, die lagerhaltig sind. Eine schnelle Verfügbarkeit von Ersatzteilen ist so gewährleistet. Dies führt zu einer höheren Prozesssicherheit und Anlageneffizienz.



Technische Daten

Modell

Falcata XP

Messprinzip

Transflexion

Außendurchmesser

6 mm I ca. 1/4 Zoll  oder 12 mm | ca. 1/2 Zoll

Optischer Pfad / Brennweite

1 mm, 2 mm, 5 mm, 10 mm, 20 mm oder Set (1, 2, 5, 10 und 20 mm)

Optische Toleranz

Quarz ±0.04 mm, Saphir ±0.04 mm

Sondenrohr-Material

Edelstahl 1.4435/1.4404 (316L) / Hastelloy C-22 (2.4602) / Titan Grad 2 (gelötet)

Dichtungstechnologie

Kalrez 4079 / 6230 / 6375 oder hart gelötet (in Kombination mit fester Schichtdicke, Saphir und Titan)

Spektralbereich

UV/Vis oder NIR

Wellenlängen

UV/Vis: 230 - 1100 nm; NIR: 400 - 2300 nm

Optischer Anschluss

F-SMA Buchse und ATEX PMA Gehäuse NW23 oder 2m Glasfaser mit PE-Mantel, 2x F-SMA und PMA-Gehäuse NW17

Lichtleiter-Technologie

Standard-Lichtleiter / Hochtemperatur-Lichtleiter

Prozess-Anschluss

Falcata XP 6 mm: Ohne Flansch
Falcata XP 12 mm: Verschiedene EN/DIN/ASME Flansche / nach Kundenwunsch in Absprache
Druckbereich - 1 bis 40 bar (abhängig vom gewählten Prozessanschluss, Class 300 = Überdruck bei RT, 31 bar bei 200 °C, 27 bar bei 300 °C, 25 bar bei 400°C)

Sondenrohr

Nicht Swagelok geeignet

Temperaturbeschränkungen

T max: Optischer Anschluss 150 °C (ohne ext. Lichtleiter), Copex PMA 130 °C (85 °C für ATEX)

Maximale Eintauchtiefe

100 mm - 640 mm (ohne Flansch) / 600 mm (mit Flansch)

Minimale Eintauchtiefe

19 mm

Sondenrohrlänge

Eintauchtiefe + 10 mm (ohne Flansch), Eintauchtiefe + 50 mm (mit Flansch)
Zusatzfunktionen

keine
Temperatur

5 °C bis 300 °C (abhängig von Lichtleiter und DIchtungstechnologie) / gelötet bis 300 °C

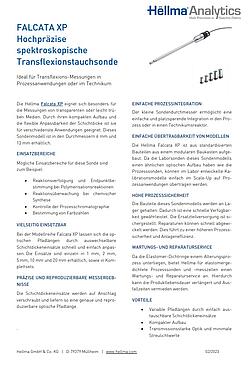

Falcata XP (Datenblatt_DE)

Download


Optische Sonden / Messzellen (Broschüre DE)

Download



Falcata XP 12 mit Wechselarmatur

Für Anwendungen mit hohen Anforderungen an Hygiene und Reinigbarkeit

Die Kombination aus der Hellma Falcata XP 12 und der SensoGate bzw. Ceramat Wechselarmatur von Knick ist ideal für Transflektionsmessungen auch leicht opaker Medien in der Bio-, Chemie-, Petrochemie- und Pharmaindustrie. Sie wurde speziell für Prozesse entwickelt, bei denen Ablagerungen auf den Messfenstern auftreten können oder regelmäßige Reinigung und Referenzierung zur Zustandsüberwachung der PAT-Messstelle notwendig sind.

Dank der Möglichkeit, Sonden während des laufenden Prozesses zu reinigen, zu referenzieren oder auszutauschen, werden Stillstandszeiten minimiert und die Prozessstabilität signifikant erhöht. Dies bietet entscheidende Vorteile in Produktionsumgebungen mit hohen Anforderungen an Verfügbarkeit, Hygienedesign und Prozesssicherheit.

Typische Einsatzbereiche umfassen:

  • Messungen von Beschichtungen und Klebstoffen in kontinuierlichen Prozessen

  • Reaktionsüberwachung bei Polymerisationsprozessen

  • Bestimmung von Feuchte- oder Lösungsmittelgehalten in feuchten oder klebrigen Feststoffen

  • Pharmazeutische Anwendungen mit erhöhten Anforderungen an Hygienedesign und Reinigung


Falcata_Ceramat (Datasheet_EN)

Download


Falcata_SensoGate (Datasheet_EN)

Download
